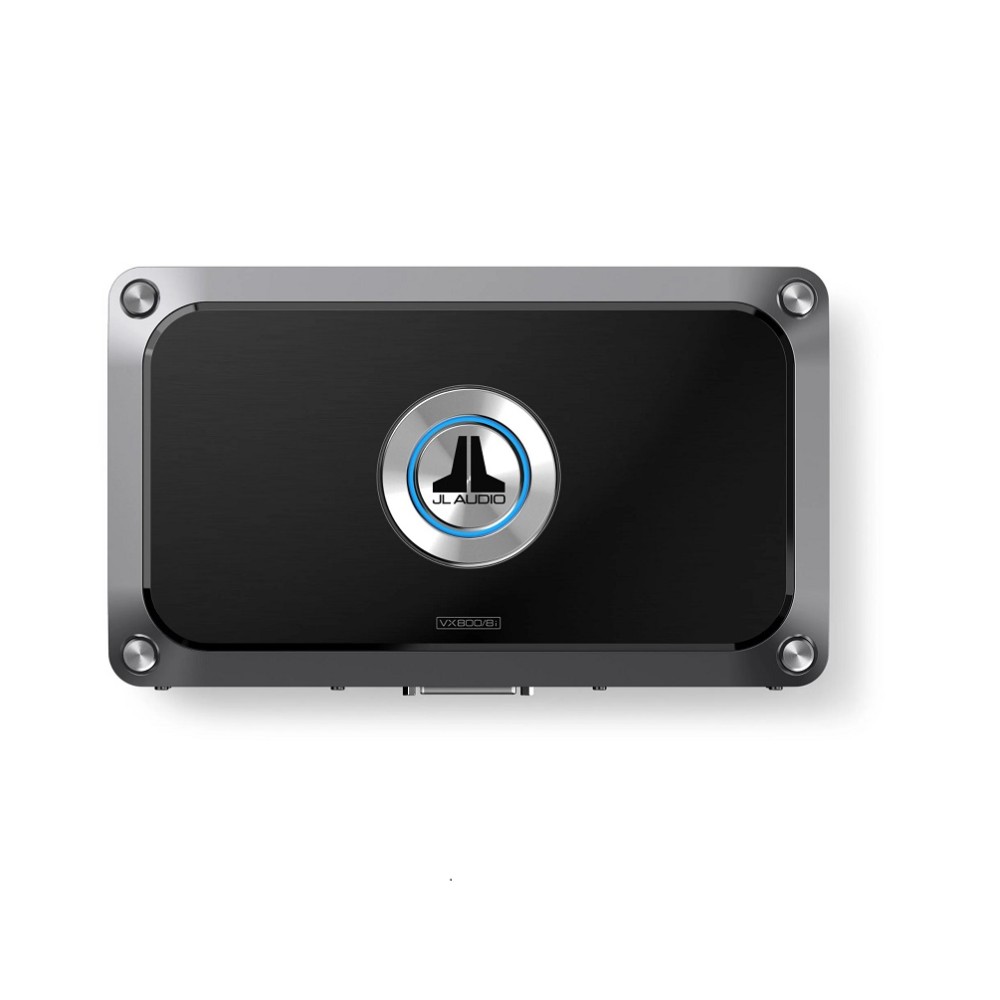

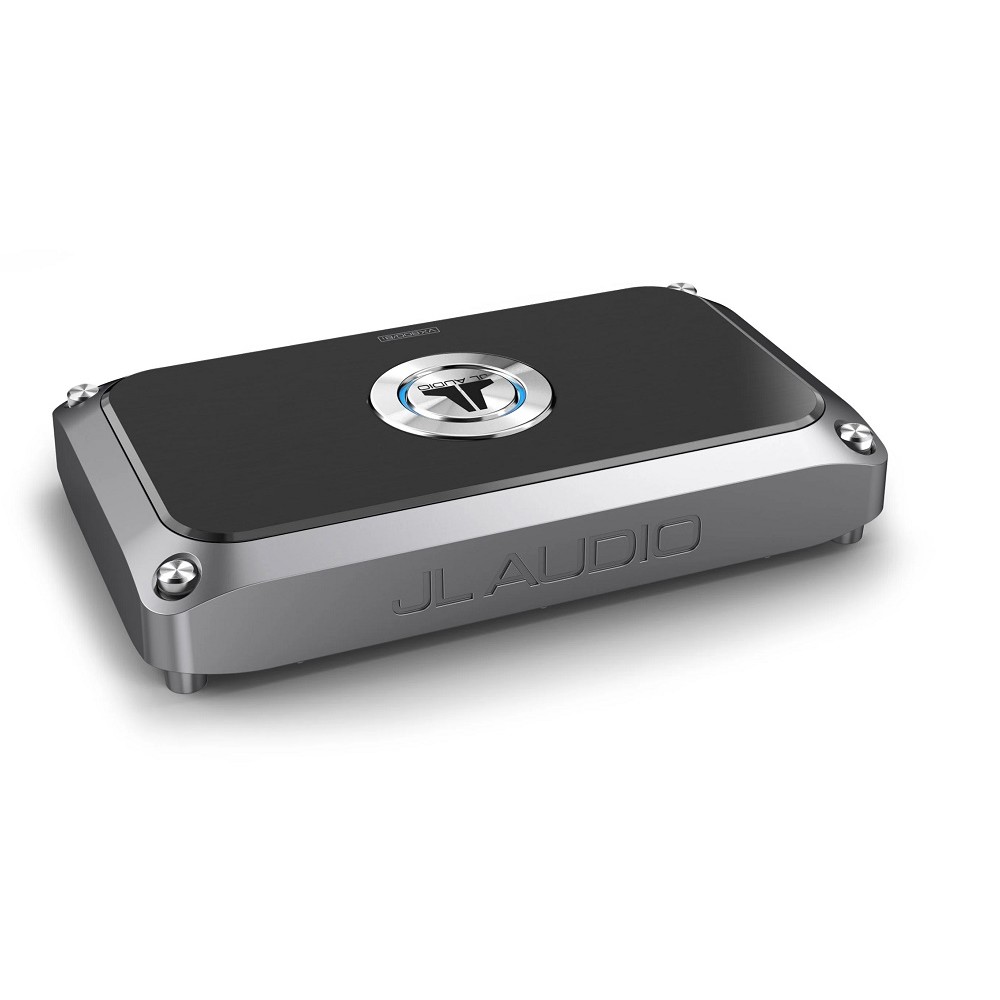

Процессорный 8-канальный DSP усилитель JL Audio VX800/8i

JL Audio VX800/8i – это 8-канальный полнодиапазонный усилитель класса D с интегрированным DSP процессором.

Разработанный для упрощения установки качественной аудиосистемы каждый усилитель серии VXi сочетает в себе нашу передовую технологию коммутационного усиления NexD2™ с полнофункциональным встроенным цифровым процессором сигнала (DSP).

Благодаря технологии второго поколения NexD2™ усилитель VX800/8i обеспечивает до 75 Вт на канал при 4 Ом или 100 Вт на канал при 2 Ом. В режиме мостового подключения (bridge) до 4 Ом выдает мощные 200 Вт x 4 канала.

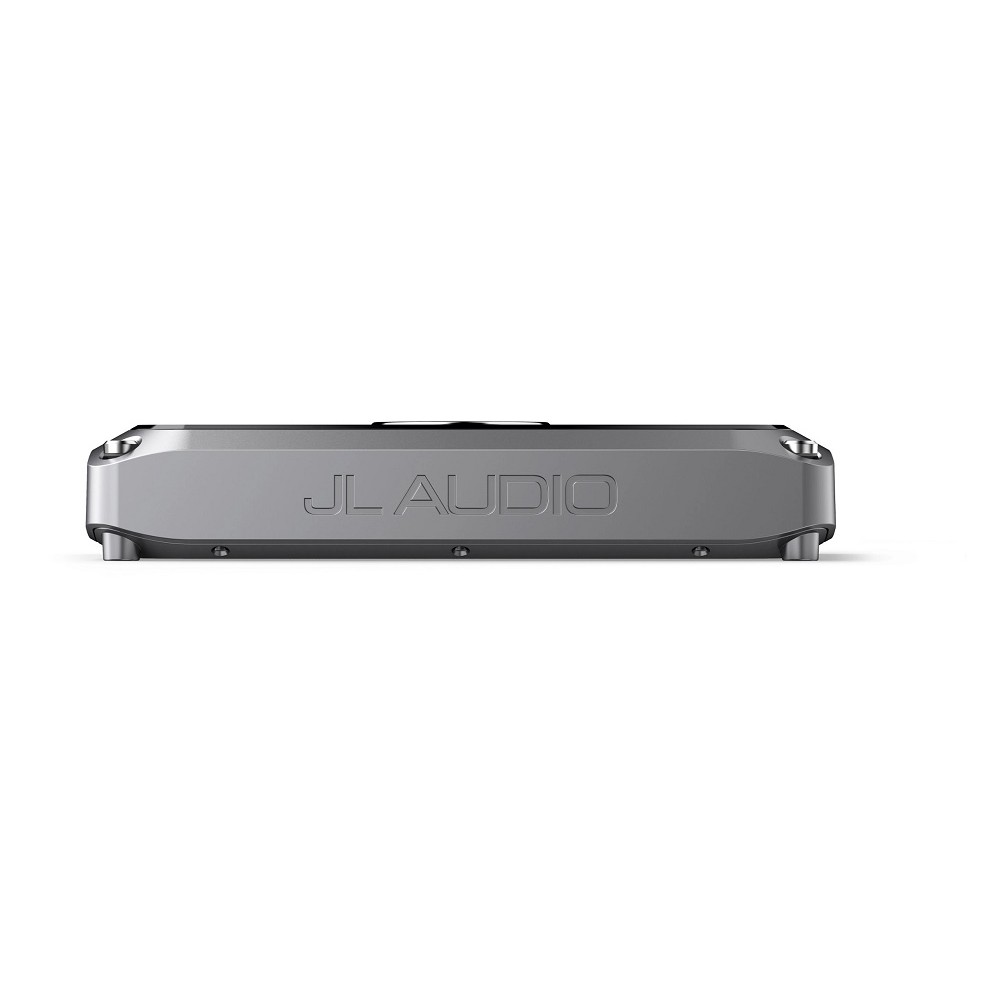

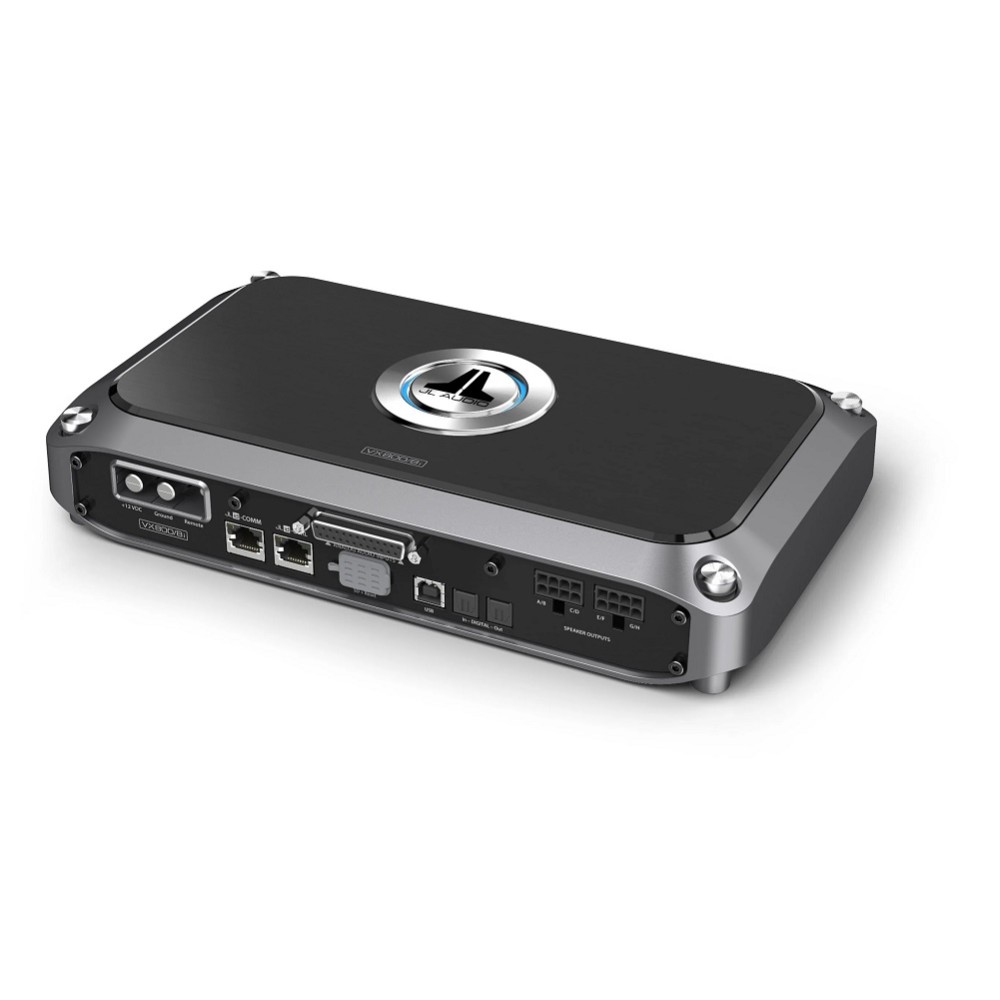

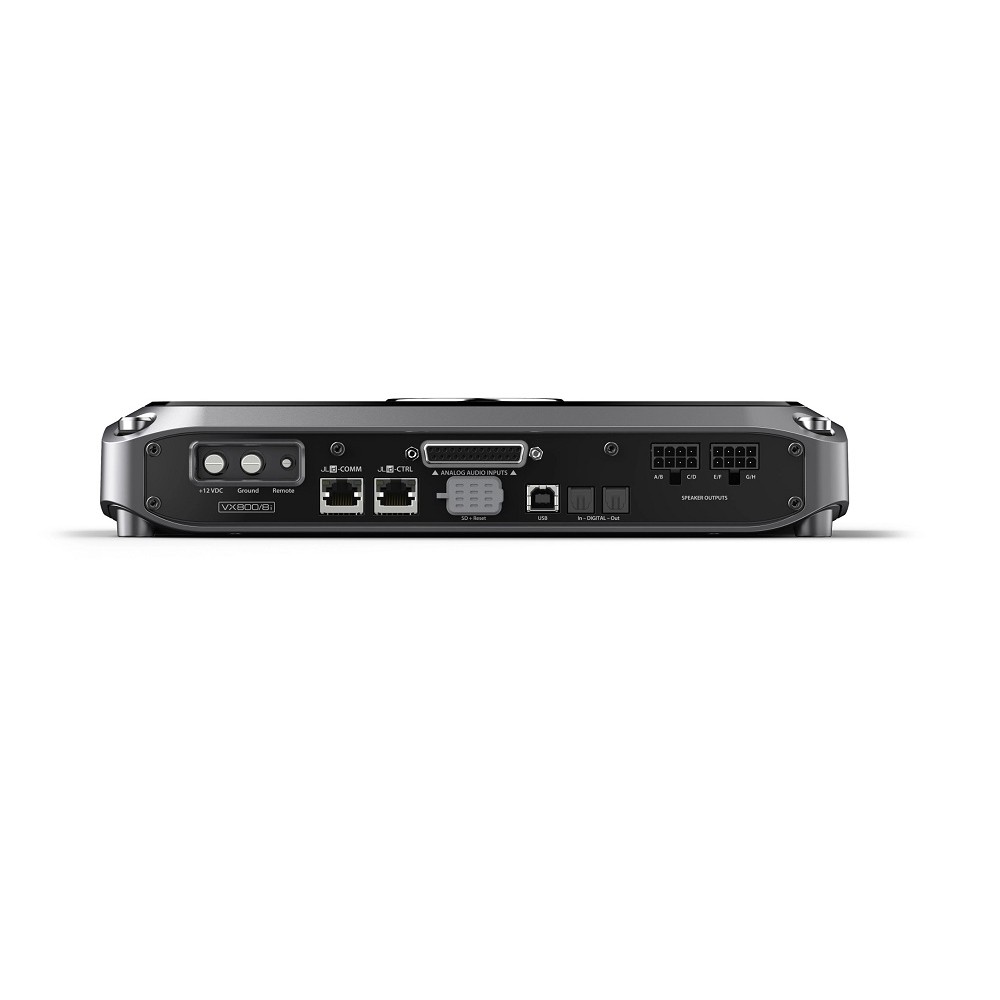

Технология NexD2™ в этом усилителе управляется DSP и имеет уменьшенную зону обратной связи с использованием выходных транзисторов DirectFET™ для достижения выдающейся чистоты звучания, сверхнизкого уровня шумов и исключительной эффективности. Компактный корпус усилителя имеет все соединения с одной стороны для максимально удобного монтажа в узких пространствах. Вместо традиционных регуляторов и переключателей все настройки усилителя и функции DSP выполняются через внешнее устройство (ПК, планшет или смартфон) с установленным соответствующим программным обеспечением JL Audio TüN®.

Комплектация:

• Коннектор питания (для кабеля 2 AWG)
• Шлейф аналогового входа/Pre-Out
• 2 шлейфа для выходов на динамики
• USB-кабель A/B длиной 6 футов (примерно 1,8 м)

Основные особенности

Беспрецедентная DSP-технология настройки:

• Мощный DSP позволяет оптимизировать тайминг, частотную характеристику и уровень сигнала каждого канала исключительного качества звука.
• Программное обеспечение TüN™ обеспечивает быструю и удобную настройку благодаря интуитивно понятному интерфейсу. Доступно бесплатно для компьютеров и большинства мобильных устройств.

Усилительная технология 2-го поколения NexD2™:

• Высокоскоростная технология коммутации обеспечивает эталонное качество и эффективность.
• DSP-синхронизированное питание и выходные каналы обеспечивают звук мирового уровня с минимальным шумом и искажениями.

Чрезвычайно гибкие аналоговые и цифровые входы/выходы:

• Дифференцированные аналоговые входы принимают сигналы высокого уровня до 16 В RMS, включая штатные аудиосистемы. Отличное подавление шумов, таких как гул генератора.
• Оптический цифровой вход (Toslink) позволяет подключить цифровые источники S/PDIF без преобразования A/D. Поддержка до 24 бит/192 кГц.
• Pre-Out выходы (аналоговые и цифровые): RCA (макс. 4 В RMS) и оптический выход Toslink (24 бит/96 кГц).
• Автоматическое включение через определение сигнала или смещение DC.

JLid™: Система командного управления с сетевыми возможностями:

Протокол JL Audio JLid™ обеспечивает интерфейс управления и коммуникации между усилителями серии VXi и дополнительными аксессуарами:

• DRC-100/DRC-205: цифровые пульты дистанционного управления — переключение пресетов DSP и регулировка громкости прямо с водительского сиденья.
• VXi-BTC Bluetooth® Communicator: беспроводное соединение для настройки усилителя через совместимое iOS® или Android® устройство.
• VXi-HUB: оптический сетевой хаб, позволяющий подключать к шести усилителям VXi с полным управлением системы и выбором пресетов. Можно подключить к двум хабам для управления десятью усилителями.

Предлагая беспрецедентную мощность настройки и гибкость, усилители VXi сочетают в себе технологию высокоскоростной коммутации NexD2 второго поколения JL Audio с мощным процессором цифровых сигналов, и все это в компактном, красивом корпусе.

В основе каждого усилителя VXi лежит трехъядерный процессор AKM® DSP с индивидуальной конфигурацией. Этот мощный DSP не только обеспечивает мощные возможности настройки, но и помогает улучшить аудиопроизводительность усилителя, действуя как главный тактовый сигнал для секций полнодиапазонного аудиоусилителя. Последующий прирост производительности усилителя был достигнут благодаря конструкциям выходного сигнала, выходным устройствам DirectFET® и тесно связанным выходным батареям конденсаторов. Результатом является новый уровень производительности усилителя класса D с высокой эффективностью, надежной подачей питания и качеством звука мирового класса.

Трехъядерный механизм DSP обладает достаточной мощностью для обеспечения полного набора мощных функций обработки сигналов. Они включают в себя мощное переключение входов, маршрутизацию и микширование, что позволяет использовать широкий диапазон источников и конфигураций. Отдельным каналам или группам каналов можно назначить несколько вариантов параметрического выравнивания. Также включены для каждого выходного канала усилителя и аналоговых предыдущих выходов: фильтры высоких и низких частот, задержка, фильтр полного прохода, полярность и настройка выходного уровня. Оптические цифровые выходы сигнала имеют возможность эквалайзера и контроля уровня цифрового потока.

Вместо использования традиционных ручек управления и переключателей, усилители VXi легко настраиваются с водительским сиденьем с помощью программного обеспечения TüN™ от JL Audio на совместимом компьютере или планшете.

Технологии

Все модели усилителей VXi оснащены очень полным пакетом цифровой обработки сигнала (DSP), включая эквалайзер, задержку, маршрутизацию сигнала кроссовера, микширование и многое другое.

NexD2™ Switching Technology

Технологии усиления NexD2™ от JL Audio – это следующий уровень развития уже признанной платформы усилителей класса D. Благодаря использованию новейших компонентов и усовершенствованных схемотехнических решений, удалось существенно повысить чистоту звучания и эффективность.

Технологии коммутации NexD2™ являются эволюцией нашей известной технологии NexD™ класса D, имеющие заметные улучшения в таких аспектах, как:

• Чистота звучания.
• Коэффициент полезного деяния (эффективность).
• Снижение уровня электромагнитных помех (излучаемого шума).

В технологии NexD2™ используются новейшие источники питания и исходные компоненты, чрезвычайно компактные и поверхностно монтируемые. Эти элементы – DirectFET™ от Infineon® – базируются на современной MOSFET-технологии, имеют уменьшенный корпус, улучшая пропускную способность тока и общую эффективность. Металлический корпус оптимизирует отвод тепла и снижает уровень шума.

Кроме новейших полупроводниковых компонентов NexD2™ использует оптимизированную компоновку схем. Благодаря принципу "минимального замкнутого контура", конденсаторы расположены максимально близко к выходным секциям, а длина обратных путей заземления сведена к минимуму. Это существенно уменьшает взаимное влияние каналов, улучшает распределение, снижает искажения и электромагнитные помехи.

В многоканальных усилителях VXi мы также использовали мощность встроенного DSP, чтобы синхронизировать все каналы через главный тактовый генератор DSP. Это устраняет нежелательные взаимодействия между каналами, которые могут возникать из-за вариаций частоты коммутации. Усилители NexD2™ имеют очень компактные размеры, высокую эффективность и обеспечивают уровень звучания, что удовлетворит даже самых требовательных слушателей.

Advanced Rollback Protection

Эксклюзивная система Advanced Rollback Protection от JL Audio контролирует температурное состояние усилителя и регулирует его работу во избежание нежелательных отключений из-за перегрева.

Если усилитель JL Audio, оснащенный системой Advanced Rollback Protection, достигает опасной температуры, специальная схема снижает пиковую выходную мощность (без изменения коэффициента усиления), пока устройство не остынет до безопасного уровня. О перегреве обычно сигнализирует красный индикатор "Thermal" или "Status". В усилителях серии VXi красным будет мигать светодиодное кольцо.

Как только стабилизируется температура, система автоматически восстанавливает полную пиковую мощность, а индикатор возвращается в нормальное состояние.

В большинстве случаев работа Advanced Rollback Protection незаметна на слух, но она гарантирует непрерывное воспроизведение музыки даже в самых сложных условиях эксплуатации.

Differential-Balanced Inputs

Дифференциально-балансные входы JL Audio разработаны для борьбы с наводками (фоновым шумом), являющимся распространенной проблемой в автомобильных и морских аудиоустановках. Эта технология позволяет использовать обычные RCA кабели, одновременно обеспечивая много преимуществ настоящего сбалансированного соединения и принимая широкий диапазон уровней входного сигнала.

Современные автомобили оснащены сложной электроникой, способной генерировать шум и помехи, которые могут проникать в звуковой тракт, портя впечатление от прослушивания.

Большинство аудиооборудования используют для приема аудиосигналов односторонние гнезда RCA с заземлением. Это означает, что экран RCA подключается непосредственно к заземлению сигнала. Это простая, экономически эффективная конструкция ввода, хорошо работающая для коротких циклов в бесшумных средах. В более шумной среде этот метод не может устранить синфазный шум, который может находиться на обоих проводниках RCA (экран и центральный проводник).

Имея на устройстве более одного экрана RCA с заземлением на корпуса, односторонние входные конструкции также более чувствительны к контурам заземления. Если шум присутствует на обоих проводниках, когда экран подключен к заземлению, входной усилитель усилит шум относительно заземленного экрана RCA. Если есть несколько соединений RCA или любые другие проводники, подвергающиеся воздействию магнитного поля, это приведет к усилению разности потенциалов в контуре RCA на заземленном RCA в виде шума (классический заземляющий контур).

Дифференциально-сбалансированные входные схемы JL Audio измеряют центральный контакт RCA-соединения по отношению к экрану RCA, даже если экран не подключен к земле, и даже когда напряжение в обоих проводниках изменяется относительно заземления. Поскольку как центральный проводник, так и экран имеют высокое сопротивление заземлению на входе, контур заземления не может быть сформирован, поскольку нет тока, вызывающего напряжение в виде шума. Это одинаково хорошо работает как с дифференциально-симметричными, так и с несбалансированными источниками сигнала, что делает эту входную архитектуру совместимой со всем стандартным автомобильным и морским аудиооборудованием, использующим стандартные неэкранированные кабели RCA с витой парой. Не требуется специальных кабелей, в отличие от полностью сбалансированных соединений, используемых в профессиональных аудиосистемах.

Еще одно преимущество дизайна дифференциально-сбалансированного входа состоит в том, что он легко принимает сигналы низкого и высокого уровней от различных заводских выходов главного устройства и усилителей, в том числе однотактных источников с заземлением, а также сбалансированных или несбалансированных мостовых или BTL. Это устраняет потребность в линейных выходных преобразователях (LOC) в большинстве вариаций установки.

Возникает очевидный вопрос: Почему не все автомобильные аудиоусилители используют дифференциально-балансные входы? Ответ прост: стоит дороже. Выполнение надлежащей дифференциально-симметричной входной секции требует больше компонентов лучшего качества, чем базовая однотактовая конструкция, поэтому вы, как правило, не найдете их на менее дорогих усилителях.

JLid™ — это протокол JL Audio для цифровых контроллеров и коммуникации между устройствами (не для аудиосигналов).

JLid™ обеспечивает двустороннюю коммуникацию для ряда аксессуаров, включая:

• Проводящие системные контроллеры: DRC-100, DRC-200, DRC-205, M-DRC-50.
• Сетевые аксессуары: VXi-HUB, MVi-HUB.
• Беспроводной Bluetooth® коммуникатор: VXi-BTC.

Процессоры JL Audio FiX и TwK имеют один порт JLid, предназначенный для подключения ведущего контроллера. Усилители JL Audio VXi и MVi имеют мощные возможности для подключения через JLid™, что позволяет осуществлять централизованное управление несколькими усилителями в системе. Это позволяет пользователю регулировать уровни (громкость, фейдер, баланс, уровень зоны) и легко выбирать из нескольких настроек DSP для всей группы подключенных усилителей. Каждый усилитель VXi оснащен отдельными портами JLid™ Control и JLid™ Comm. Усилители MVi с DSP имеют один порт JLid Comm. Более подробную информацию можно найти в инструкциях каждого продукта и в нашем Центре помощи.

Подключение JLid™ осуществляется через стандартные кабели CAT-5e.
