Одноканальний підсилювач звуку JL Audio RD1000/1

JL Audio RD1000/1 розроблений для потужних сабвуферів — це 1-канальний підсилювач створений для забезпечення приголомшливої ​​потужності басів світового класу. Оснащений спеціальною схемою з низьким опором, RD1000/1здатний генерувати колосальні 1000 Вт вихідної потужності при 2 Ом (14,4 В, 1% THD). В основі цієї ультравитонченої та компактної схемотехніці лежить ексклюзивна технологія NexD™ Class D від JL Audio, що забезпечує високу вихідну потужність із винятковою ефективністю та низьким рівнем спотворень.

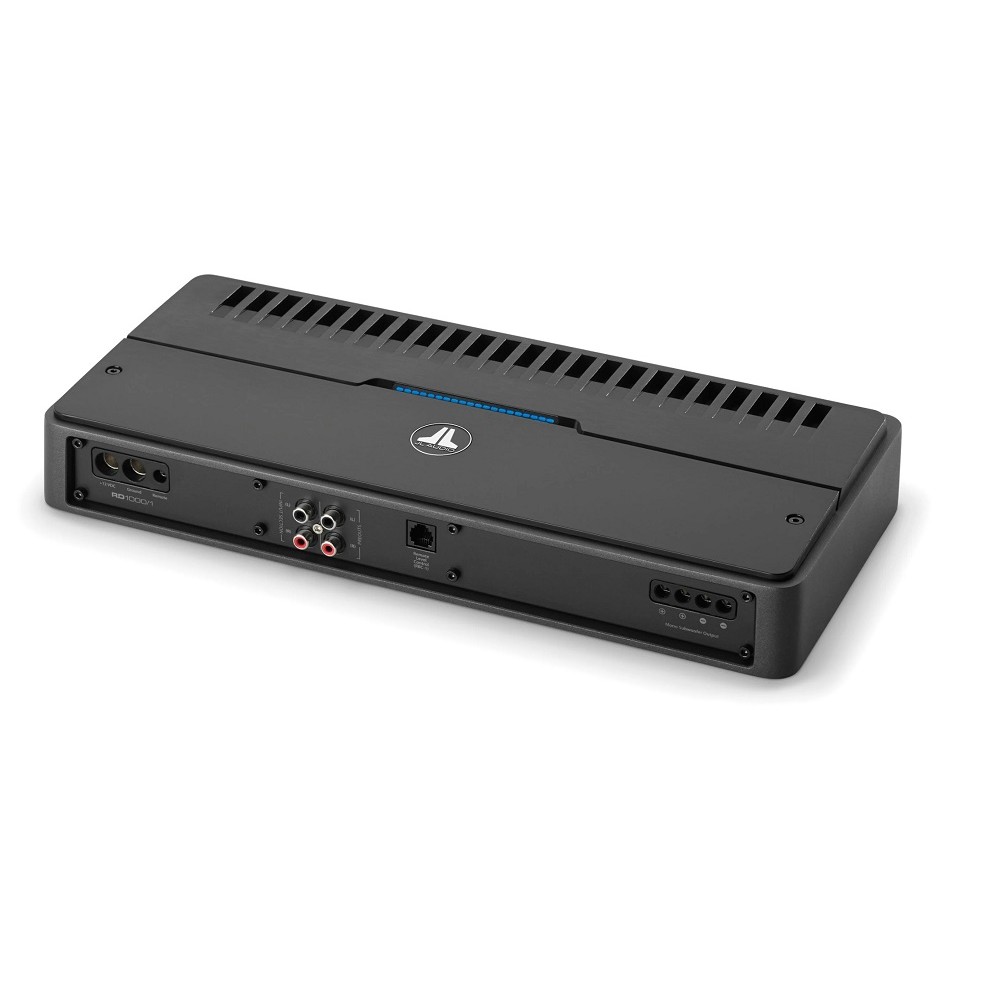

Для вашої зручності всі елементи керування RD1000/1 розташовані на верхній частині підсилювача, під захисною кришкою, а всі з’єднання розташовані вздовж однієї сторони корпусу. Функції обробки сигналу включають фільтр низьких частот на 12 дБ/октаву з безперервним вибором частоти від 50 до 500 Гц і еквалайзер зі змінним посиленням низьких частот. Дводіапазонні входи диференціального балансу також є на борту, здатні приймати більшість рівнів вхідної напруги. Можливість автоматичного ввімкнення (через визначення сигналу або визначення зсуву постійного струму) є стандартною, а також набір виходів попереднього підсилювача, щоб ви могли легко передавати сигнали на інший підсилювач.

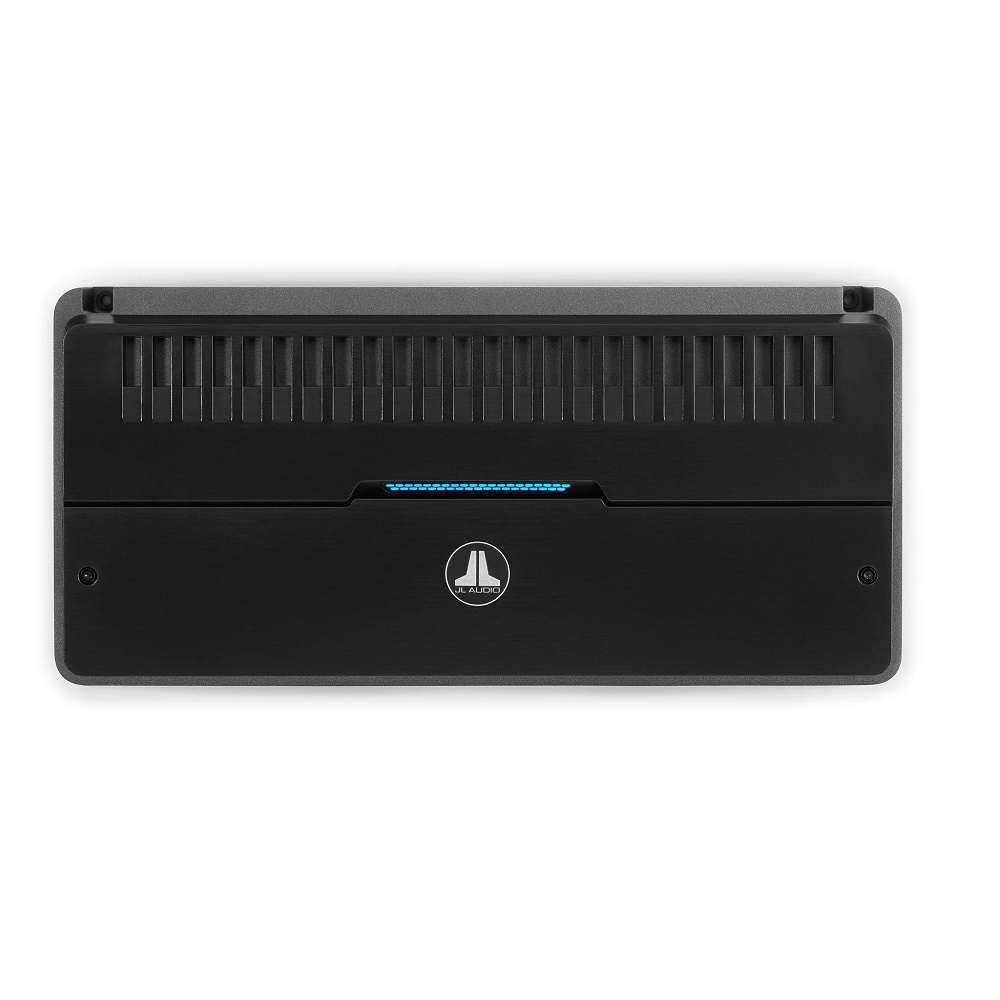

JL Audio RD1000/1 також оснащений вбудованим світлодіодним індикатором відсікання. Ця абсолютно нова інноваційна функція дозволяє легко та швидко встановити вхідну чутливість вашого підсилювача, не потребуючи спеціального обладнання. Підсилювач має міцний корпус з чорним порошковим покриттям і двокольорову світлодіодну стрічку, яка повідомляє про загальний стан. Керування рівнем сабвуфера з сидіння водія легко здійснюється за допомогою додаткового пульта дистанційного керування RBC-1 (продається окремо).

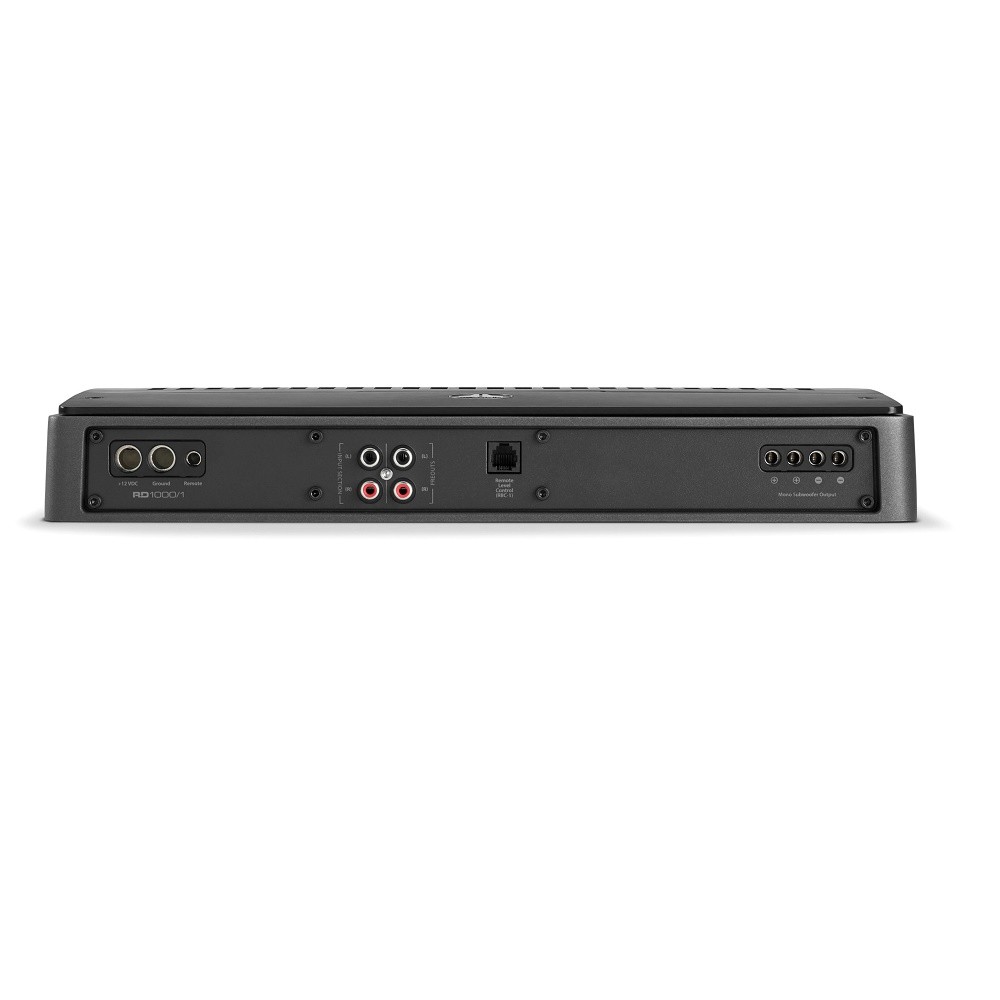

У підсилювачах RD використовуються ексклюзивні комутаційні технології NexD™ від JL Audio для генерування величезної потужності з винятковою ефективністю, зменшуючи споживання струму та тепла. Кожна модель має сучасний дизайн із високою ефективністю. Для зручності встановлення та налаштування всі з’єднання розташовані вздовж однієї сторони підсилювача, а елементи керування зверху, приховані під знімною захисною кришкою.

Усі моделі RD оснащені обробкою сигналу студійного рівня та можливостями автоматичного ввімкнення (через визначення сигналу та визначення зсуву постійного струму) для максимальної гнучкості. Диференціально-балансні входи також під рукою для боротьби з шумом і максимальної сумісності з широким діапазоном типів сигналів. Дві додаткові функції були включені для спрощення встановлення та налаштування: світлодіодні індикатори відсікання для спрощення процесу налаштування вхідного рівня та «Тип входу» перемикає секції стереоканалу. Вигляд приголомшливий, і продуктивність це підтверджує.

Технології

Замість того, щоб покладатися на застарілі, неефективні конструкції підсилювачів, підсилювачі JL Audio RD використовують нашу ексклюзивну комутаційну технологію NexD™ для досягнення загальної ефективності підсилювача, що перевищує 80%. Це означає, що вони менше навантажують вашу електричну систему, ніж звичайний підсилювач і при цьому менше гріються. Це також забезпечує дуже вражаючу вихідну потужність дуже компактного підсилювача, що значно спрощує установку в тісних місцях.

NexD™ Switching Technology

Технології підсилювача NexD™ забезпечують виняткову якість звуку, неперевершену загальну ефективність і високу потужність завдяки дуже компактним конструкціям підсилювачів.

Починаючи з оригінальних сабвуферних підсилювачів «Slash», компанія JL Audio була лідером у розробці підсилювачів класу D. Наша технологія комутації NexD™ базується на нашому досвіді в класі D, щоб забезпечити виняткову точність і ефективність, що призводить до створення компактних підсилювачів, які забезпечують високу потужність і рівень якості кращий за типовий AB класс роботи.

Давайте більш докладно... Традиційна конструкція підсилювача з PWM використовує фіксовану частоту перемикання та змінює ширину імпульсу виключно на основі вхідного звукового сигналу імпульсного модулятора. Цей базовий підхід передбачає деякі ідеальні умови, як-от стабільне джерело живлення, які не обов’язково мають місце в реальному встановленні в автомобілі. Просідання джерела живлення разом із сигналом викликає спотворення на всіх рівнях потужності в цих конструкціях, навіть значно нижче відсікання. Ліками від цього є зворотний зв’язок (коригувальний сигнал, який надсилається назад на вхідну сторону), але це стає непрактичним із збільшенням звукової частоти, що робить його хорошим рішенням для підсилювачів з обмеженою смугою (сабвуфер), але не для повнодіапазонних підсилювачів.

Беручи до уваги вищесказане при розробці підсилювачів сабвуфера NexD™, ми використали простий підхід із фіксованою PWM і покращили його за допомогою дуже високої частоти перемикання: 240 кГц, що приблизно в 4 рази вище, ніж у більшості підсилювачів сабвуфера класу D. Це збільшує смугу пропускання підсилювача щонайменше до 500 Гц з мінімальними спотвореннями та покращує ефективність, зберігаючи, як правило, громіздкі схеми більш компактними. Ваші сабвуфери винагородять вас щільними та надійними басами.

Для повнодіапазонних підсилювачів і каналів NexD™ ми застосували регульовану, надвисокошвидкісну версію технології NexD™ (перемикання значно перевищує 400 кГц). У цих конструкціях автоколивальний модулятор із «прямим зв’язком» надсилає інформацію про миттєву напругу джерела живлення до модулятора, поєднуючи це з вхідним сигналом, щоб компенсувати будь-які спотворення через коливання напруги живлення. Це зменшує спотворення перед застосуванням зворотного зв’язку, спрощуючи загальну конструкцію контуру зворотного зв’язку.

Differential-Balanced Inputs

Диференціально-балансні входи JL Audio розроблені для боротьби з наводками (фоновим шумом), який є поширеною проблемою в автомобільних і морських аудіоустановках. Ця технологія дозволяє використовувати звичайні кабелі RCA, одночасно забезпечуючи багато переваг справжнього збалансованого з’єднання та приймаючи широкий діапазон рівнів вхідного сигналу.

Сучасні автомобілі оснащені складною електронікою, здатною генерувати шум і перешкоди, які можуть проникати в звуковий тракт, псуючи враження від прослуховування.

Більшість аудіообладнання використовує для прийому аудіосигналів односторонні гнізда RCA із заземленням. Це означає, що екран RCA підключається безпосередньо до заземлення сигналу. Це проста, економічно ефективна конструкція вводу, яка добре працює для коротких циклів у безшумних середовищах. У більш шумному середовищі цей метод не може усунути синфазний шум, який може бути на обох провідниках RCA (екран і центральний провідник).

Маючи на пристрої більше ніж один екран RCA із заземленням на корпуси, односторонні вхідні конструкції також більш чутливі до контурів заземлення. Якщо шум присутній на обох провідниках, коли екран підключено з заземленням, вхідний підсилювач посилить шум відносно заземленого екрану RCA. Якщо є кілька з’єднань RCA або будь-які інші провідники, які піддаються впливу магнітного поля, це призведе до посилення різниці потенціалів у контурі RCA на заземленому RCA у вигляді шуму (класичний контур заземлення).

Диференційно-збалансовані вхідні схеми JL Audio вимірюють центральний контакт RCA-з’єднання відносно екрану RCA, навіть якщо екран не під’єднано до землі, і навіть коли напруга в обох провідниках змінюється відносно заземленню. Оскільки як центральний провідник, так і екран мають високий опір заземлення на вході, контур заземлення не може бути сформований, оскільки немає струму, який би викликав напругу у вигляді шуму. Це однаково добре працює як з диференційно-симетричними, так і з незбалансованими джерелами сигналу, що робить цю вхідну архітектуру сумісною з усім стандартним автомобільним і морським аудіообладнанням, що використовує стандартні неекрановані кабелі RCA з витою парою. Не потрібні спеціальні кабелі, на відміну від повністю збалансованих з’єднань, які використовуються в професійних аудіосистемах.

Ще одна перевага дизайну диференціально-збалансованого входу полягає в тому, що він легко приймає сигнали низького та високого рівнів від різноманітних заводських виходів головного пристрою та підсилювачів, у тому числі однотактних джерел із «заземленням», а також збалансованих або незбалансованих «мостових або BTL». Це усуває потребу в лінійних вихідних перетворювачах (LOC) у більшості варіаціях встановлення.

Виникає очевидне запитання: «Чому не всі автомобільні аудіопідсилювачі використовують диференціально-балансні входи?» Відповідь проста: коштує дорожче. Виконання належної диференційно-симетричної вхідної секції вимагає більше компонентів кращої якості, ніж базова однотактова конструкція, тому ви, як правило, не знайдете їх на менш дорогих підсилювачах.
